HYWM-1 衛生室設備安裝與控制實驗裝置

發布時間：2020-09-05 丨 瀏覽次數：

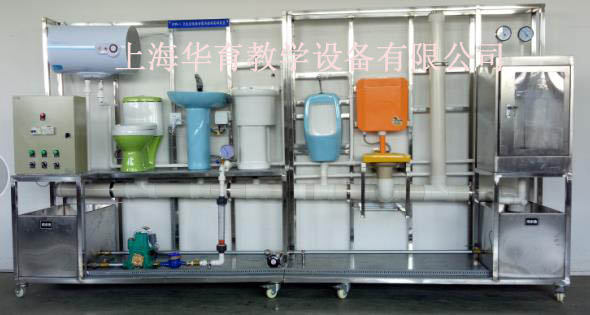

衛生室設備安裝與控制實驗裝置用于衛生設備安裝教學演示；要求配備衛生間給水排水管道系統、水泵、電路控制系 統等，能夠進行動態演示。

一、設備與附件的組成：

1、淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。

2、洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。

3、排水系統由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。

4、冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。

5、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

二、技術參數、

1.裝置外形尺寸：3500mm×790mm×1900mm

2.電源 220V

3.工作電壓：?jiǎn)雾?xiàng)三線220V±5％ 50Hz

4.安全保護：具有漏電自動保護裝置

5.故障設置：演示水循環，排水給水，管道安裝等

三、實訓項目

1、了解各種衛生設備的構造；

2、掌握排水系統中橫管、立管水氣流現象的基本規律；

3、了解排水系統中衛生器具水封的作用及其破壞原因；

4、認識排水系統中通氣管系的作用；

5、通過排水系統的實驗，加深對臨界流量的認識；

6、了解引起水質回流污染的原因；

7、排水系統管路的切割、熔接、安裝和通水試驗操作
