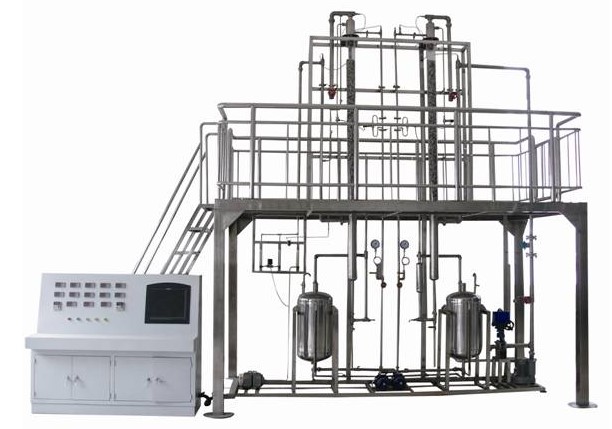

HYHDXS-1吸收與解吸操作實訓裝置

發布時間：2021-03-20 丨 瀏覽次數：

一、設備功能

1、能完成包括吸收與解吸崗位操作技能訓練、原料液體輸送崗位操作技能訓練、氣體輸送崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練 。

2、了解空氣流量計、熱電阻溫度計、文丘里流量計、渦輪流量計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。

3、了解吸收與解吸分離過程的原理和流程，吸收與解吸塔的操作及影響因素，填料塔的結構，填料塔塔內壓降、液泛等，以及維護保養吸收與解吸塔知識。

4、了解其他吸收與解吸過程所需的附屬設備的結構、工作原理及其使用方法 。

5、具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置真實出現以下現象。

6、提供數字通訊信號使控制室的計算機對現場數據進行采集、監控，

7、掌握吸收方面的理論知識（吸收與解吸基本概念、吸收塔安全操作和吸收與解吸的基本計算等）完成吸收與解吸過程的性能測定。

二、技術參數

整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。

操作壓力：常壓。

吸收-解吸體系：CO2-空氣。

整機設備尺寸： 3700x2000x3500mm（長x寬x高）,可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。

三、電氣系統

標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：400x800x1300mm（長x寬x高）。

五、實驗室要求

水：實驗用水由現場水龍頭接入溶液罐。

電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水。

六、主要設備

吸收塔：主體有機玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不銹鋼；下入口段：Φ100x500mm，304不銹鋼；填料為拉西環，帶液體分布器和再分布器。

解吸塔：主體有機玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不銹鋼；下入口段：Φ100x500mm，304不銹鋼；填料為拉西環，帶液體分布器和再分布器。

溶液罐：Φ426x600mm，304不銹鋼。

穩壓罐：Φ325x500mm，304不銹鋼。

液封槽：Φ102x400mm，304不銹鋼。

分離槽：Φ125x200mm，304不銹鋼。

水泵：流量3.6m3/h,揚程15m，功率370W。

風機：旋渦風機，風壓14KPa,最大流量72m3/h。

液體轉子流量計:100-1000L/h。

CO2轉子流量計：100-1000L/h。

空氣轉子流量計：1-10m3/h。

聯想計算機：CPU雙核2.0，2G DDR2內存，硬盤500G，光驅，鼠標，鍵盤，顯示器：19”液晶顯示屏。二年質保。操作系統：中文專業版WINXP。

上位機監控軟件 RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。

七、測控系統：1套。
