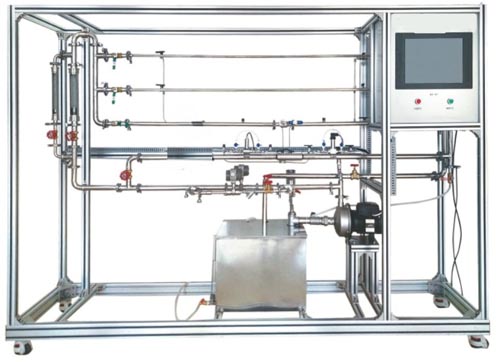

HYHGLD-2數字型化工流動過程綜合實驗裝置

發布時間：2021-03-26 丨 瀏覽次數：

一、裝置特點

1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。

2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

4、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運，體現了整個裝置的工藝完美性。

6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用差壓傳感器測量，工藝美觀，操作方便。

7、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

8、裝置設計可360度觀察，實現全方位教學與實驗。

二、實驗項目

1. 學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。

2. 掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。

3. 學習壓差傳感器測量壓差，流量計測量流量的方法。

4. 學習合理選擇坐標系的方法，掌握對數坐標系的使用方法。

5. 熟悉離心泵的結構與操作方法，了解常用的測壓儀表。

6. 掌握離心泵特性曲線的測定方法、表示方法，加深對離心泵性能的了解。

7. 掌握流量計的標定方法。

8. 了解文丘里流量計流量系數C隨雷諾數Re的變化規律，流量系數C的確定方法。

9.全觸摸集成化控制，高穩定數據傳輸，硬件加密。

三、技術參數

流體阻力：

光滑管：雷諾數：500～30000，液體流量：20～1600 L/h，壓差范圍：1～100KPa。常溫、常壓操作。

粗糙管：雷諾數：500～30000，液體流量：20～1600L/h，壓差范圍：5～150KPa。常溫、常壓操作。

閥門局部阻力：雷諾數：2000～15000，液體流量：100～1600 L/h，壓差范圍：10～150KPa。常溫、常壓操作。

流量及性能測定：

文丘里流量計流量：0.2～10m3/h，壓差范圍：10～150KPa。

渦輪流量計流量：0.5～15m3/h。

離心泵特性、管路性能：

液體流量：0～7.0m3/h，離心泵出口壓力：0-0.25MPa，離心泵的揚程(H)：0-25m，

離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。

液體溫度：常溫。

四、實驗要求

水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率1.0kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水，外配設備：無。

五、主要設備

1、粗管測量段：304不銹鋼光滑管，管內徑d—12mm，管長1500mm

2、細管測量段：304不銹鋼粗糙管，管內徑d—10mm， 1500mm

3、局部阻力： 304不銹鋼局部管，管內徑d—20mm，1500mm，上裝閥門一個。

4、DN32渦輪流量計：0.5~15m3/h，分辨率0.01 m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。

5、文丘里流量計：文丘里喉徑：Φ13mm，304不銹鋼。

6、LZB-25水轉子流量計：流量范圍 160～1600 L/h 。

LZB-10水轉子流量計：流量范圍16～160 L/h 。

7、單相矢量變頻器，規格：（0-50）Hz。

8、壓差傳感器：壓差范圍：0~150KPa，分辨率0.01 KPa，4-20mA輸出數字顯示，壓力檢測機構。

9、壓力傳感器：測量范圍0-0.6MPa，精度0.5級；負壓傳感器：測量范圍-0.1-0MPa，精度0.5級。

10、循環水箱：≥100L，304不銹鋼，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

11、管路：304衛生級不銹鋼材質，采用不銹鋼快裝活接與管路連接。

12、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%，數字顯示。

13、轉速：數顯，測量范圍0~2999rpm，精度1rpm。

14、304不銹鋼離心泵：功率550W，流量范圍0-7m3/h。

15、電器：接觸器、開關、漏電保護空氣開關。

16、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。

17、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

18、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

19、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

20、額定電壓：220V，總功率：1kW。

21、外形尺寸：2500×580×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

22、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理

念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生

工程化理念。

21、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。
