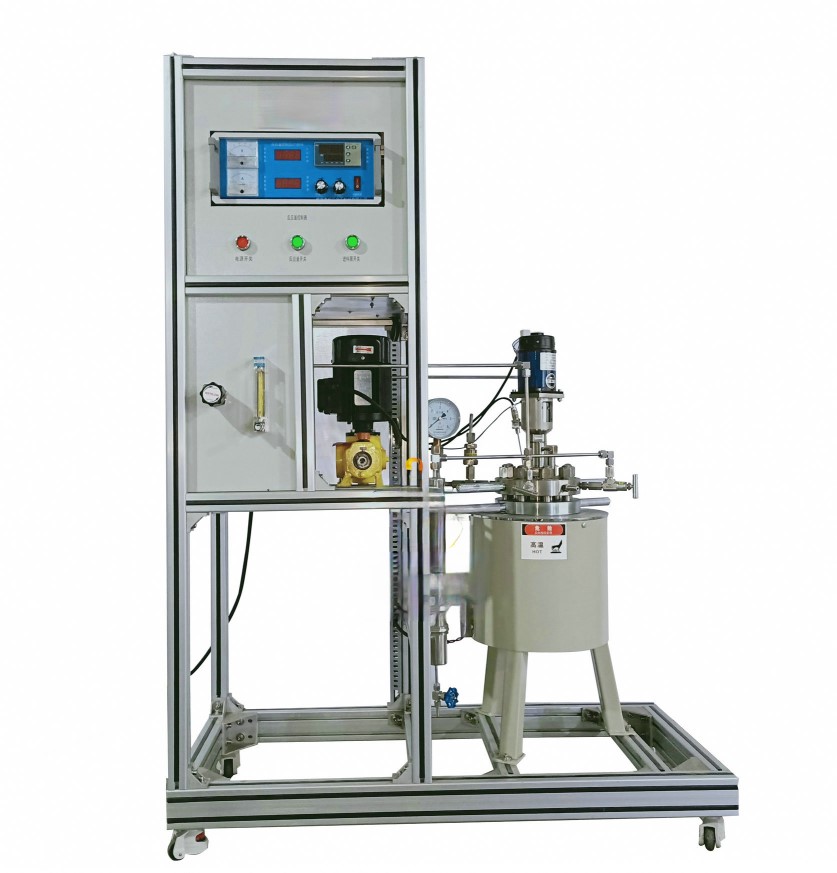

HYHGFQ-1釜式反應器實驗裝置

發布時間：2021-03-28 丨 瀏覽次數：

一、實驗功能

1、了解釜式反應器的工作原理。

2、學習反應釜的操作流程。

3、學習反應釜的溫度、壓力等控制方法。

二、技術參數

攪拌電壓：0—200V、轉速: 0--1500 r/min。

操作壓力：0-5MPa、操作溫度：常溫-200℃。

三、實驗室配套要求

水：：裝置冷凝器連接自來水。

電：電壓AC220V，功率2.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

四、主要配置及規格

不銹鋼反應釜、數顯轉速表、磁力攪拌器、不銹鋼調壓閥、柱塞式計量泵、氣體流量計、壓力表、溫控儀表、高品質鋁合金型材框架。

五、主要設備

1、反應釜由電加熱爐、反應裝置、攪拌和傳動系統，以及安全閥等組成。

2、304不銹鋼攪拌反應器，反應釜容積1.0L，使用壓力范圍：常壓-5MPa，最高使用溫度200℃，釜蓋上進氣口配針型閥、取樣口配針型閥、防爆口配安全閥。

3、壓力控制采用304不銹鋼調壓閥。

4、釜加熱爐功率：1.5KW。電阻絲穿線碳化硅爐管，最高加熱溫度300℃

5、攪拌裝置為磁力攪拌，攪拌速度無級調速，轉速：0-1500r/min。

6、轉子流量計LZB-3，測量范圍：16-160ml/min，1臺。

7、反應器內溫度顯示：宇電AI701，1臺。

8、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器： 采用K型熱電偶測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得CE認證標志。

9、攪拌速度傳感器1臺。

10、數字轉速測定儀1臺。

11、指針式壓力表：量程為6.0MPa，1臺。

12、柱塞式計量泵：功率30W；最大流量2L/h；最高壓力4MPa。

13、304不銹鋼管路、管件及閥門。

14、儀表柜：測控、電器設備在實驗架上。

15、電器：接觸器、開關、漏電保護空氣開關。

16、外形尺寸：1200×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
