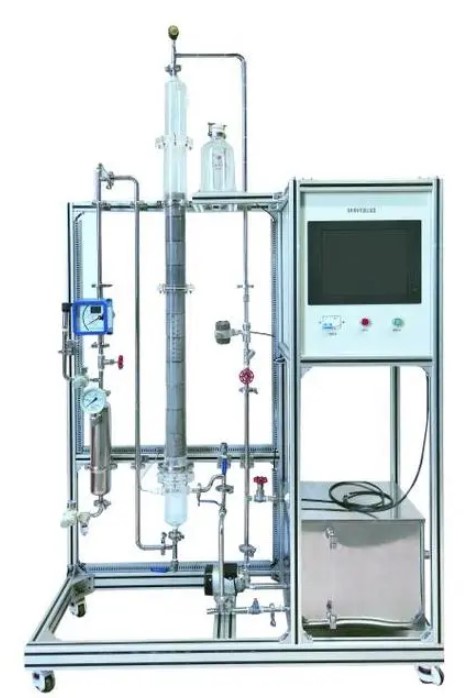

HYHGFH-1填料塔軸向返混性能測定裝置

發布時間：2021-04-11 丨瀏覽次數：

一、主要配置

有機玻璃填料塔、不銹鋼水槽、液體加料泵、轉子流量計、電磁閥、中央處理器、觸摸屏、高品質鋁合金型材框架。


二、實驗功能

1、掌握脈沖法測定填料塔中液相停留時間的分布方法。

2、掌握用矩量法估計液相返混參數的Pe(彼可列數)的方法。

三、實驗室配套：

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：自來水、KCl溶液

四、技術參數

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：10A。

2、有機玻璃填料塔，內徑90mm,高1.5m，整規高效不銹鋼絲網波紋填料。

3、液體加料泵，不銹鋼離心泵：流量30L/min，揚程15m，功率370W。

4、無油空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。

5、不銹鋼水槽：容積60L，304衛生級不銹鋼材質。

6、水流量：60-600L/h，氣體流量0.4-4m3/h；觀察、控制流量。

7、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。

8、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

9、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

10、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

11、額定電壓：220V，總功率：1.5kW。

12、外形尺寸：1300×500×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念
