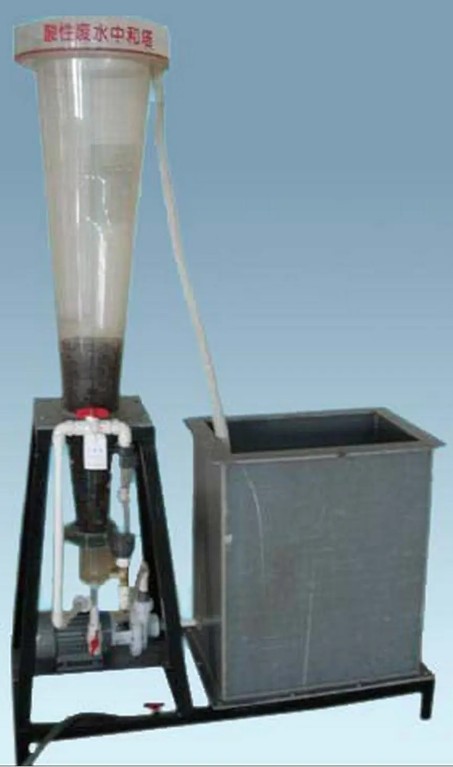

HYEP-P10型 酸性廢水變速中和塔實驗裝置

發布時間：2025-03-17 丨 瀏覽次數：

一、產品概況

本裝置為工業酸性廢水過濾中和法處理的教學與工藝驗證平臺，專為研究變速升流式中和反應機理設計。

其核心功能是通過中和反應，將酸性廢水中的氫離子去除，使廢水 pH 值達到排放標準或滿足后續處理工序要求。該設備的工作原理基于酸堿中和反應，當酸性廢水流入中和柱時，與填充在柱內的堿性中和劑（如石灰石、白云石等）充分接觸，發生化學反應，酸性廢水被中和。中和柱通常采用柱狀結構，內部裝填有特定粒徑和活性的中和濾料，確保廢水與中和劑能夠充分接觸，反應高效進行。這種設計不僅能夠有效處理酸性廢水，還具有占地面積小、操作簡便、運行成本低等優點，適用于多種工業場景及小型污水處理設施。

通過透明錐形有機玻璃塔體，直觀展示酸性廢水（pH≤6）與堿性填料（白云石/碳石）的動態中和過程，支持濾速調節（40~70m/h）、出水pH監測（≥6）及填料消耗率分析，適用于環境工程課程實驗與工業廢水處理工藝參數優化研究。

裝置亮點如下：

①　錐形塔設計：底部直徑100mm至頂部300mm漸變結構，實現廢水升流速度梯度變化（40~70m/h），強化中和反應效率

②　可視化教學：透明有機玻璃塔體+60%~70%填料填充比，直接觀察濾料消耗與氣泡分布

③　工業級安全：防腐蝕泵+UPVC管路系統，耐受pH≤2強酸環境。

二、主要參數和配置

類別 規格/說明

核心參數 - 處理量：250~500L/h（可調）

- 裝置外形尺寸：1100 mm×550 mm×2100mm

-塔體結構：錐形有機玻璃塔（底部?100mm/頂部?300mm×1300mm）

- 工作流速：40~70m/h

- 電源：AC220V/370W

- 安全防護：接地+漏電（≤30mA）+過流保護

標準配置 1、核心單元：

- 酸性廢水中和塔（透明有機玻璃，含布水系統）

- 白云石/碳石濾料（填充高度60%~70%）

2、 輔助系統：

- 原水箱：PP板材質（600×450×600mm，帶攪拌電機）

- 防腐提升泵：1m3/h流量/15m揚程

- 流量控制：轉子流量計100~1000L/h

3、控制單元：

- 電控箱（含漏電保護器+電壓表+帶鎖按鈕等）

- UPVC管路系統

擴展功能 支持增配：

- pH在線監測儀（實時記錄中和曲線）

- 循環水冷卻系統（控溫5~40℃）

- 數據采集終端（連接實驗室物聯網）

三、應用場景

1、教學

環境工程實驗課：中和反應動力學演示、濾速-pH關聯實驗

操作實訓：升流式過濾工藝調試（填料高度/流速優化）

2、科研

堿性填料效能對比研究（白云石 vs 碳石）

高濃度酸性廢水（如電鍍廢酸）中和工藝優化

3、企業

廢水處理廠中和工藝中試參數驗證

環保設備運維人員技能培訓
