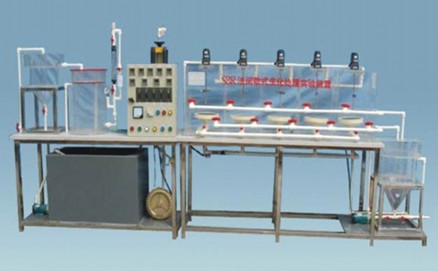

HYEP-P15B型 SBR法連續式污水處理實驗裝置

發布時間：2025-03-17 丨 瀏覽次數：

一、產品概況

本裝置為五池式序批式活性污泥法（SBR）教學與工藝驗證平臺，專為研究同步脫氮除磷及高濃度有機廢水處理設計。通過五池聯動時序控制（進水→厭氧/好氧→沉淀→排水→閑置），實現污水處理全流程集成化操作，適用于小規模污水處理的工藝優化與活性污泥動力學研究。

本裝置配備五個曝氣池，可實現連續運轉操作，其工作流程有序且高效：第一只曝氣池負責進水；第二只依據工藝需求進行厭氧攪拌或好氧曝氣；第三只進入靜止沉淀階段；第四只用于排上清液；第五只處于閑置狀態，各工序能夠同步開展。主要技術亮點：

①　五池聯動設計：各池獨立控制（進水/反應/沉淀/排水/閑置），支持連續流水模擬；曝氣池溶解氧梯度控制（0~4mg/L），適配厭氧-好氧切換。

②　精準過程控制：氣體流量計（600~6000L/h）匹配高負荷曝氣需求；污泥回流比30%~70%可調，優化生物量維持。

③　工業級適配性：空壓機儲氣罐（30L）保障曝氣穩定性；耐腐蝕泵閥耐受pH 6~9環境。

二、主要參數和配置

類別 規格/說明

核心參數 - 處理水量：15~30L/h（按停留時間計算）

- 裝置外形尺寸：2600mm×450mm×1400mm

- 進水水質：COD 600~1200mg/L，BOD5 400~800mg/L

- 出水水質：COD 80~120mg/L，BOD5 40~80mg/L

- 脫氮除磷率：20%~85%

- 電源：AC220V/500W

- 安全防護：接地+漏電+過流保護

標準配置 1. 反應系統：

- SBR五池組（1000×300×600mm，透明有機玻璃，含曝氣盤×5）

- 混合調節池（?300×350mm）

- 二沉池（?250×350mm）

2. 動力系統：

- 空壓機（550W，36L/min，30L儲氣罐）

- 防腐磁力泵（20W，16~19L/min）

- 污泥回流泵（20W，16~19L/min）

3. 控制系統：

- 攪拌電機×5（25W，0~120rpm可調）

- 流量計：液體（6~60L/h）+ 氣體（600~6000L/h）

4. 輔助單元：

- 原水箱+清水箱（PP材質）

- UPVC管路

- 移動式不銹鋼或鋁型材臺架（配萬向輪帶鎖止）

擴展功能 選配：

- 在線氮磷監測儀（NH4+-N/PO43?）

- 污泥比阻測定模塊

- 物聯網遠程控制系統

三、應用場景

（一）教學領域

環境工程實驗：五池SBR運行工況演示、污泥齡（SRT）對脫氮效率影響

實訓操作：曝氣強度與COD去除率關聯實驗

（二）科研范疇

為科研人員開展 SBR 工藝相關研究提供了基礎且關鍵的實驗設備，可用于探索不同水質條件下 SBR 工藝的處理效能，優化工藝運行參數。

支持對活性污泥法動力學特性的深入研究，為污水處理技術的創新與發展提供數據支撐與理論依據。

（三）企業場景

對于小型企業或工廠，尤其是污水產生量少、有機物濃度變化不大的企業，可利用該裝置進行污水處理工藝的前期實驗與評估，為實際污水處理工程的設計與實施提供參考。

企業內部的技術研發部門可借助此裝置開展污水處理技術的小試研究，探索適合自身企業污水特點的處理工藝改進方向，提升企業污水處理能力與環保水平 。
