HY-QC260 東風1120GA發動機解剖運行臺

發布時間：2025-04-06 丨 瀏覽次數：

一、產品簡介

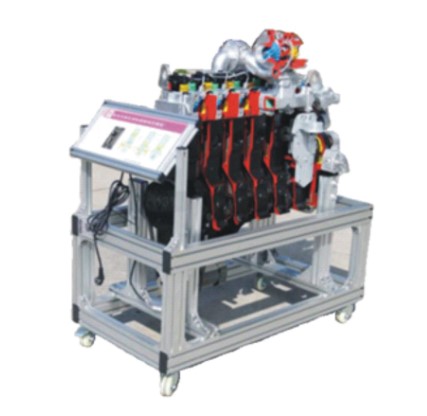

     本設備臺架以東風汽車1120GA柴油發動機發動機總成為基礎，經過剖切加工制作而成，使東風汽車1120GA柴油發動機發動機內部結構清晰可見，能充分展示東風汽車1120GA柴油發動機發動機的內部結構組成與工作特點。大扭矩電動減速機作為動力源，可在低速緩慢的運行中，進行動態的工作原理演示。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。

二、結構組成

東風汽車1120GA柴油發動機發動機解剖后的總成，包含進排氣機構、曲軸連桿機構、潤滑系統、冷卻系統、缸體、電動減速機，設備展示臺架、控制面板、萬向腳輪、設備標牌等組成。

三、設備功能

東風汽車1120GA柴油發動機發動機動態運行功能，了解四個工作循環的工作原理。

東風汽車1120GA柴油發動機發動機正時機構的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機氣缸蓋的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機進氣門的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機排氣門的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機進氣歧管的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機排氣歧管的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機氣缸墊的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機活塞的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機連桿的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機曲軸的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機機油泵的結構組成與工作原理實訓

東風汽車1120GA柴油發動機發動機噴油器的安裝位置與工作原理實訓

四、制作工藝

底座國標鋼材焊接而成，外部進行防銹處理，并高溫噴涂，使其表面耐油污，易清潔。

配置大扭矩減速電動機，可以緩慢的速度進行動態工作原理演示，安全安靜。

控制面板，UV噴涂，顏色亮麗，并且不易褪色。

東風汽車1120GA柴油發動機發動機為線切割工藝，剖口整齊，美觀。

剖口著色，區分剖口與原件之間關系。

萬向腳輪，移動方便。并且能隨時鎖止，保證了教學安全。

五、技術參數：

使用車型：東風汽車1120GA

發動機類型：L型

發動機型號：（ISDE210-30）

氣缸數量：6缸

運行轉速：26r/分

驅動速比：25:1

電機功率：250W

萬向腳輪：3寸

設備顏色：解放藍

外形尺寸：1200*600*1400

注：同時定制各型號發動機解剖運行臺，四缸、六缸、各品牌均可：康明斯、濰柴、玉柴、上柴、斯塔福、洋馬、東風、陜汽、解放、豪沃、勇士、猛士等國內外品牌發動機解剖實訓臺架
