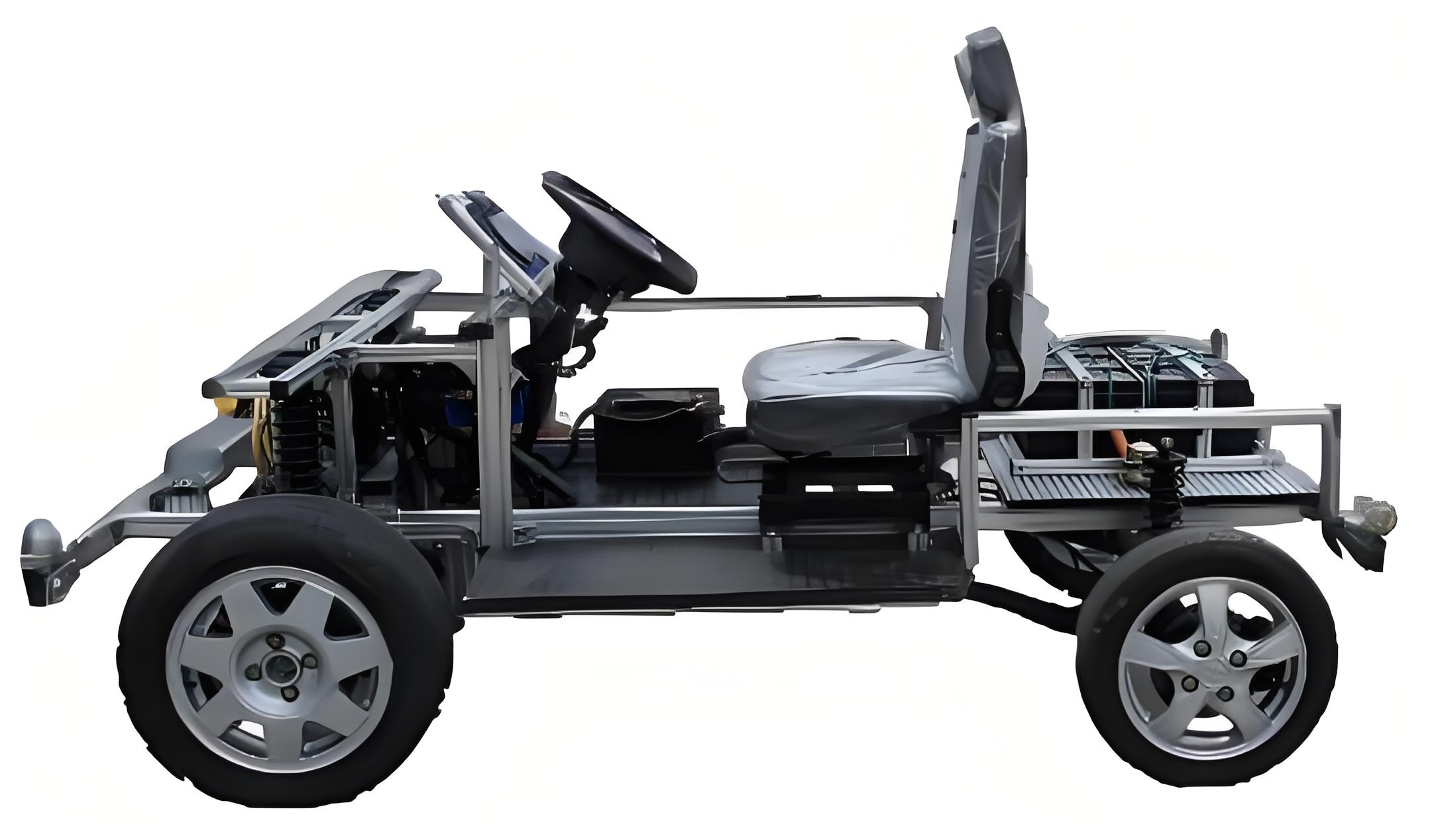

HY-QCX101B電動汽車組裝與維修實訓平臺

發布時間：2025-04-07 丨 瀏覽次數：

 一、結構組成

采用電動汽車前橋、前橋及懸架系統、轉向系統、制動系統、車身系統、車身電器系統、驅動系統、傳動系統、行駛系統、控制系統、方向盤、方向機、電動真空助力泵、、油門、高壓電池組、12V系統電源蓄電池、車載充電機、后橋及懸架總成，驅動電機、單速變速器、電機控制器、燈光信號系統、儀表系統、各種長度要求的鋁型材框架材料等組成。

二、教學功能

1.學生可以通過自己動手組裝電動汽車全過程，來了解電動汽車的結構和工作原理，快速掌握電動汽車的三大電系的控制理論和控制策略。以及電動汽車的機械和電子的綜合利用。充分發揮學生的動手制作能力。

2.組裝后的電動小車可以和真車一樣自由駕駛。包含前進、后退、加速、減速、停車等

3.電動車的結構組成認知實訓

4.電動汽車的拆解與整車組裝實訓

5.電動汽車電池組的結構組成和工作原理實訓

6.電池組的拆解與整車組裝實訓

7.電動汽車控制器的結構組成和工作原理實訓

8.電動汽車控制拆解與整車組裝實訓

9.電動汽車驅動電機的結構組成和工作原理實訓

10.電動汽車驅動電機的拆解與整車組裝實訓

11.電動汽車單速變速器的結構組成和工作原理實訓

12.電動汽車的變速器的拆解與整車組裝實訓

13.電動汽車的傳動系統的結構組成與工作原理實訓

14.電動汽車的傳動系統拆解與整車組裝實訓

15.電動汽車制動系統的結構組成和工作原理實訓

16.電動汽車制動系統的拆解與整車安裝實訓

17.電動汽車前橋的工作結構組成與工作原理實訓

18.電動汽車前橋的拆解與整車安裝實訓

19.電動汽車的轉向系統的結構組成和工作原理實訓

20.電動汽車轉向系統的拆解與整車安裝實訓

21.電動汽車的后橋、懸架結構組成和工作原理實訓

22.電動汽車的后橋、懸架的拆解與整車安裝實訓

配套自主研發系統教學軟件，軟件包含系統的高壓安全系統的控制理論和控制策略，可以實現8路故障模擬操作，（電池溫度、 單體電壓、碰撞、電機溫度、檔位開關、電流、絕緣電阻、系統電壓）可以任意設定每個指示器的工作狀態，每個高壓接觸器的動作測試，能夠完成多種工作狀態的執行操作，演示上電、下電工作過程、演示系統保護、演示傳感器故障、演示讀取故障碼、演示清除故障碼、演示原件測試等功能。

三、技術參數

1、外形尺寸：長2600mm*1600mm*1400mm

2、電池組電壓DC72V

3、系統電壓DC12V

4、電機功率：5KW

5、最大功率：9KW

6、額定電流73A

7、最大電流150A

8、前橋：麥弗遜式

9、后橋：整體式連桿式

10、轉向系統：電動助力

11、制動系統：電動真空助力
