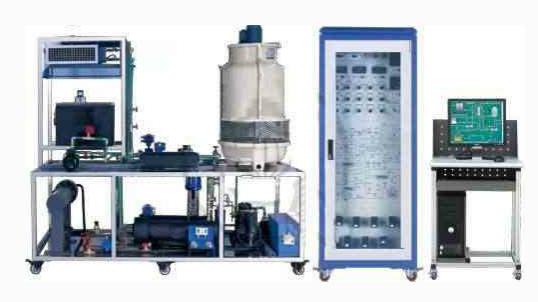

HYXLKT-2 蓄冷空調制冷技術實訓裝置

發布時間：2020-09-22 丨 瀏覽次數：

一、概 述

    冰蓄冷空調是利用夜間低谷負荷電力制冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調系統裝機容量，它代表著當今世界中央空調的發展方向。該實訓裝置是根據《蓄冷空調系統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。整個裝置采用直接蒸發制冰系統，系統主要由制冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院校空調工程專業、建筑環境與設備工程等專業相關課程的實訓教學。

二、特 點

1.本裝置采用工業現場的真實蓄冷空調部件，與實際應用接軌；

2.蓄冷空調系統可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；

3.本裝置將直接蒸發制冰蓄冷、制冷劑內融冰取冷及大溫差過冷有機結合為一體。

4.系統結構簡單緊湊、蓄冷取冷方便、控制靈活有效。

三、技術性能

1.輸入電源：單相三線～220V±10% 50Hz

2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔＜4000m

3.裝置容量：＜4kVA

4.制冷劑：R134a

5.載冷劑：乙烯乙二醇水溶液

6.安全保護：設有電流型漏電保護、接地保護，安全符合國家標準

四、系統配置

1.實訓臺：采用不銹鋼結構，結構清晰、緊湊。

2.控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器(PLC主機)、接觸器、熱保護器等控制元件。面板上面有總電源控制開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、系統流程圖及PLC主機單元。

3.交流電源控制：三相四線制AC380V電源供電，并設有漏電保護器控制控制屏總電源。

4.控制系統：控制系統由電氣控制、PLC可編程控制器、計算機組態監控組成。

5.系統基本組成：主要由制冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。

6.電源電壓指示：提供系統電網監控交流電壓表、交流電流表，制冷機組運行交流電流表等。

7.制冷系統壓力指示：提供2只真空壓力表和1只雙組壓力控制器，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。

8. 動態故障演示分析系統

采用7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。系統觸控屏上能實時顯示系統彩色線路圖，且在線路圖上通過觸控操作能實時設置系統故障，系統電路圖畫面能實時顯示電壓、電流、溫度等工作狀態。學生通過學生登錄窗口登錄可進行排故訓練，系統集成USB端口可直接導出實驗數據，學號查詢，故障解除，時間查詢，分數查，設備號查詢，系統集成歷史數據查詢功能、歷史數據曲線功能、實時數據曲線功能。

五、實訓項目

1.蓄冷空調系統結構及工作原理

2.蓄冷空調啟動、運行和調試

3.蓄冷空調運行工作情況記錄、運行參數檢測

4.蓄冷空調的控制流程和控制原理

5.可編程控制器的編程、調試和應用
