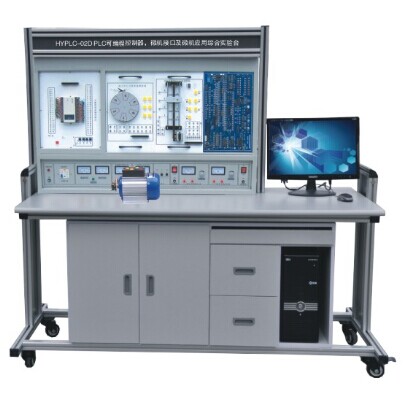

HY-PLC2F型  PLC可編程控制、單片機開發系統、自動控制原理綜合實驗裝置

一、特點

1、HY-PLC2F型 PLC可編程控制、單片機開發系統、自動控制原理綜合實驗裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、裝置構成

1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm3)：

（1） 交通信號燈PLC自動控制實驗掛箱

（2） 攪拌器的PLC自動控制實驗掛箱

（3） LED數碼管顯示PLC自動控制實驗掛箱（實物）

（4） 四層電梯的PLC自動控制實驗掛箱（實物）

（5） 加工中心刀具庫選擇控制實驗掛箱（實物）

（6） 藝術彩燈造型的PLC控制實驗掛箱

（7） 電機的自動控制實驗掛箱（實物）

（8） 步進電機的PLC控制實驗掛箱（實物）

（9） 模擬電視發射塔實驗掛箱

（10） 自動送料裝車系統實驗掛箱

（11） 自動售貨機實驗掛箱

（12） 自動成型系統實驗掛箱

（13） 水塔自動供水系統實驗掛箱

（14） 郵件自動分揀系統實驗掛箱

（15） 自動洗衣機系統實驗掛箱

（16） 電鍍系統實驗掛箱

（17） 繼電器控制實驗掛箱（一）

（18）三相鼠籠電動機 380V Y /△接法

（19）基礎實驗掛箱

3、PLC可編程控制器操作桌

4、編程應用軟件

5、仿真教學軟件

6、工控組態軟件

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。

9、電腦（用戶自備或代購）

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

三菱FX1N--40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。

4、重量：100Kg

5、外形尺寸：160×75×150 cm3

五、基本實驗項目

PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗

8．攪拌器的PLC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗（實物）

10．四層電梯的PLC自動控制實驗（實物）

11．加工中心刀具庫選擇控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗 （實物）

14．步進電機的PLC控制（實物）

15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗

23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

2、單片機實驗系統：

MCS-51單片機實驗

軟件實驗

外部數據存儲器擴展

實驗一　清零程序

實驗二　拆字程序

實驗三　拼字程序

實驗四　數據區傳送子程序

實驗五　數據排序實驗

實驗六　查找相同數個數

實驗七　無符號雙字節快速乘法子程序

實驗八　多分支程序

實驗九　脈沖計數（定時/計數實驗）

實驗十　電腦時鐘（定時器、中斷器綜合實驗）

實驗十一　二進制轉換到BCD

實驗十二　二進制轉換到ASCII

實驗十三　八段數碼管顯示

實驗十四　鍵盤掃描顯示實驗

硬件實驗

自搭接硬件電路實驗提示

實驗一　P1口亮燈實驗

實驗二　P1口轉彎燈實驗

實驗三　P3.3輸入，P1口輸出

實驗四　工業順序控制（中斷控制）

實驗五　8255 A.B.C輸出方波

實驗六　8255 PA口控制PB口

實驗七　8255控制交通燈

實驗八　簡單I/O口擴展實驗

實驗九　A/D轉換實驗

實驗十　D/A輸出方波

實驗十一　電子音響

實驗十二　繼電器控制

實驗十三　步進電機實驗

實驗十四　8253方波

實驗十五　串并轉換實驗

實驗十六　外部存儲器擴展實驗

實驗十七　MCS-51串行口應用實驗㈠——雙機通信

實驗十八　MCS-51串行口應用實驗㈡——與PC機通信

實驗十九　溫度閉環控制

實驗二十　小直流電機調速實驗

實驗二十一 外部中斷（急救車與交通燈）

8088/8086系列微機實驗

軟件實驗

實驗一　清零程序

實驗二　拆字程序

實驗三　拼字程序

實驗四　數據區移動

實驗五　數據排序實驗

實驗六　找“零”個數

實驗七　32位二進制乘法

實驗八　多分支程序

實驗九　顯示子程序

實驗十　鍵盤掃描顯示實驗

實驗十一　二進制轉換到BCD

實驗十二　二進制轉換到ASCII

硬件實驗

自搭接硬件電路實驗提示

實驗一　8255并行口實驗㈠：A.B.C口輸出方波

實驗二　8255并行口實驗㈡：PA口控制PB口

實驗三　8255并行口實驗㈢：控制交通燈

實驗四　簡單I/O口擴展

實驗五　A/D轉換實驗

實驗六　D/A轉換實驗㈠：輸出方波

實驗七　D/A轉換實驗㈠：輸出鋸齒波

實驗八　8259中斷控制器實驗

實驗九　定時／計數器：8253方波

實驗十　繼電器控制

實驗十一　8251串行通信實驗㈠：自發自收

實驗十二　8251串行通信實驗㈡：與PC通信

實驗十三　步進電機控制

實驗十四　小直流電機調速實驗

實驗十五　溫度閉環控制

實驗十六　音頻驅動實驗

MCS-96單片機實驗

軟件實驗

實驗一　清零程序

實驗二　拆字程序

實驗三　拼字程序

實驗四　數據區傳送子程序

實驗五　數據排序實驗

實驗六　查找相同數個數

實驗七　無符號雙字節快速乘法子程序

實驗八　多分支程序

實驗九　定時器1實驗——定時中斷

實驗十　定時器T1和T2同時產生中斷

實驗十一　80C196外部中斷實驗

實驗十二　80C196軟件方法產生中斷

實驗十三　利用HSI測脈沖寬度

實驗十四　利用HSI測量單脈沖寬度

實驗十五　利用HSO產生單脈沖

實驗十六　利用HSO產生連續脈沖

實驗十七　軟件定時器

實驗十八　80C196 A/D轉換實驗

實驗十九　利用80C196的PWM產生各種波形

實驗二十　二進制轉換到BCD進制轉換到ASCII

硬件實驗

自搭接硬件電路實驗提示

實驗一　P1口亮燈實驗

實驗二　P1口轉彎燈實驗

實驗三　P2.6輸入，P1口輸出

實驗四　工業順序控制

實驗五　8255 A.B.C輸出方波

實驗六　8255 PA口控制PB口

實驗七　8255控制交通燈

實驗八　簡單I/O口擴展實驗

實驗九　A/D轉換實驗

實驗十　D/A輸出方波

實驗十一　繼電器控制

實驗十二　8253方波

實驗十三　80C196串行口實驗

實驗十四　LED七段數碼管顯示實驗

實驗十五　鍵盤顯示綜合實驗

實驗十六　音頻驅動實驗

實驗十七 步進電機實驗

實驗十八　直流電機實驗

實驗十九　外部中斷（急救車與交通燈）

3、自動控制理論實驗開發系統：

（1）典型線型環節的模擬

（2）二階系統的階躍響應

（3）三階系統的頻率響應

（4）線性系統穩定性的研究

（5）控制系統的校正

（6）典型非線性特性

（7）非線性控制系統特性分析
