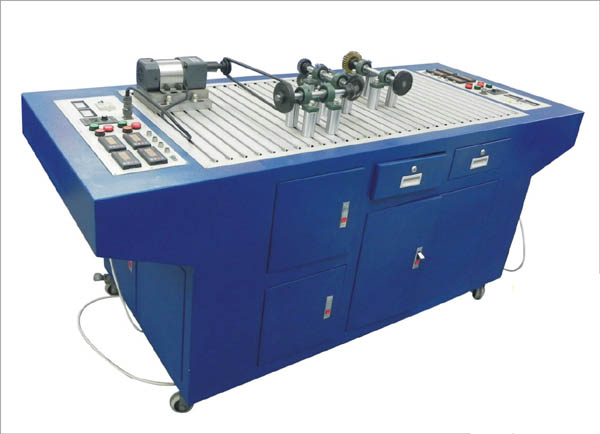

機械系統搭接實驗臺

發布時間：2023-06-12 丨 瀏覽次數：

       日常生活和生產實踐中，人們廣泛地使用著各種機械。機械的作用是實現能量轉換或完成有用的機械功，用來減輕或代替人的勞動。盡管現代機械多種多樣，但它們都是由機械系統、控制系統和輔助系統組成。機械系統一般包括原動機、傳動裝置和執行裝置等三大部分。在機械系統中，廣泛應用平面連桿機構、齒輪機構、凸輪機構、間歇機構以及帶傳動、鏈傳動、聯軸器等零部件。 機械系統的設計是一種創造性勞動，要想設計出性能可靠的機械系統，必須很好地選擇機構或傳動零部件并進行合理的搭接。了解機械系統的基本結構與性能特點，在機械系統設計中具有重要的作用。

實驗目的 1、通過機械系統搭接實驗，進一步了解機械傳動系統的基本結構與設計要求。 2、通過機械系統搭接實驗，了解通過搭接組合進行機械傳動系統創新設計的基本方式，提高機械創新意識。

一、機械裝調技術實訓裝置實驗臺概述

       機械系統搭接與測試實驗臺是機械系統搭接實驗臺的基礎上增加了轉速傳感器、位移傳感器、角位移傳感器、擺動傳感覺器等多種機構傳動系統測試所需的高精度傳感器，從而滿足測試不同傳動系統、不同搭接方式的傳動性能，并實時生成實時曲線、數據報表、數據存儲打印、曲線存儲打印等功能。

二、機械裝調技術實訓裝置實驗臺主要特點

1） 安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機構系統。

2） 所有傳動輪系采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。

3)   該實驗臺和聯接方式具有設計巧妙，使用調節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點;

4)   可組成性能各異的機械傳動系統，有利于培養學生機械傳動系統方案的設計能力。

5)   該實驗臺是一種全開放式實驗臺，可同時供多名學生四周安裝、調試實驗，可有效利用實驗設備和減少實驗室占地面積；

6)   配置了高精度的轉速傳感器、直線位移傳感器、角位移傳感器、擺動傳感器等多種測量傳感器，使得測試數據精確可靠。

三、主要技術參數

1）直線位移傳感器  精度：0.2%  量程：0-200mm   輸出電壓：0-5V  1只

角位移傳感器    精度：0.2%  脈沖數：500         輸出電壓：0-5V  2只

擺動移傳感器    精度：0.2%  量程：0-365度      輸出電壓：0-5V  1只

轉速傳感器      精度：0.2%  量程：0-1000r/min  輸出電壓：0-5V  2只

2）測試軟件配送1套

3）供電電源：220V   50HZ

4）交流調速電機：90W

5）調速范圍：0-120rpm

6）實驗臺外型尺寸（mm）：2000x800x860

7）實驗臺重量：約165(KG)

四、實驗內容

（包含了基礎機械傳動系統的任意搭接實驗、傳動性能測試實驗等）

1）帶傳動                            11） 偏心輪曲柄對心滑塊機構

2) 鏈傳動                             12)  偏心輪曲柄偏置滑塊機構

3) 圓柱直齒輪傳動                     13)  齒輪曲柄搖桿機構

4) 圓柱斜齒輪傳動                     14)  偏心輪曲柄搖桿機構

5) 圓錐直齒輪傳動                     15)  多級傳動系統1

6) 蝸桿、蝸輪傳動                     16)  多級傳動系統2

7）多軸齒輪傳動1                     17)  多級傳動系統3

8）多軸齒輪傳動2                     18)  綜合傳動系統1

9）萬向聯軸器傳動                     19)綜合傳動系統2等

10）齒輪曲柄滑塊機構
