特種電工安全考試培訓裝置（雙工位）

發布時間：2020-12-19 丨瀏覽次數：

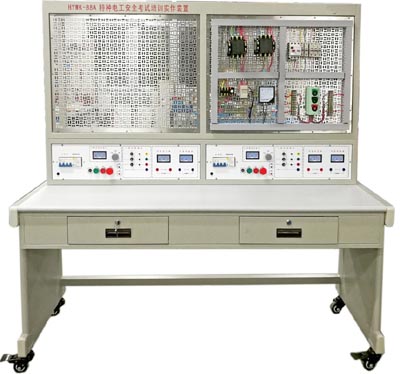

HYWK-88A2 特種電工安全考試培訓裝置（雙工位）

一、概述：

該實訓裝置主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。

二、特點：

1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。

3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。

4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。

三、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1600mm×680mm×1690mm

四、實訓臺配備

1、提供線交流三相36V電壓

2、交流儀表

①交流電流表2只 ②交流電壓表2只

3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。

4、770*600mm網孔板，采用優質鋼板數控機床沖孔，表面噴塑。

五、參考實訓項目

三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）

三相異步電動機正反轉控制線路的接線及安全操作（K22）

帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）

單相電能表帶照明燈的接線及安全操作（K24）

間接式三相四線有功電能表線路（K25）
