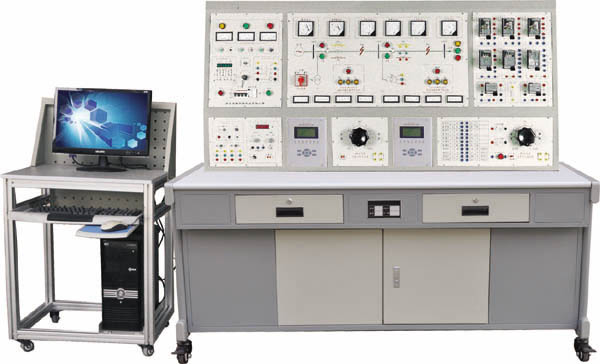

HYDL-02B型   電力系統微機線路保護綜合實訓裝置

       “電力系統微機變壓器保護實訓考核裝置”是綜合了目前高職、高專電氣類《電力系統自動裝置》、《電力系統基礎》和《微機保護技術》等課程內容，并結合發電廠、變電所及廠礦企業發電、供電和用電等實際情況研制而成。該裝置采用現代電力工程中廣泛應用的微機變壓器保護裝置，配以電源、三繞組變壓器、互感器、故障設置模塊等組成。主要完成保護裝置特性測試、接線、整定、運行、繼保等方面的實訓。可用于電力行業培訓，也可用于高等院校、高職高專、中專、技校等相關專業學生實訓考核。

一、產品特點

1、實訓裝置將電力系統變壓器的一次接線原理圖和二次繼電保護接線及控制電路原理圖分別繪制在裝置面板上，具有較好的直觀性。

2、實訓裝置使用的三繞組變壓器，是將電力系統中變電所（站）常用的三繞組電力變壓器各項參數按比例縮小后，精工制作的三繞組變壓器，電氣技術性能貼近電力系統實際應用的三繞組電力變壓，具有真實性和可信性。

3、實訓裝置采用現代電力工程中廣泛應用的智能型微機變壓器保護裝置，比傳統的繼電保護裝置性能更可

靠、更穩定，具有較強的實用性和可推廣性。

4、實訓裝置設有實驗管理系統，可以實現網絡化教學管理。另外，實驗管理器具有設定實訓時間，定時報

警，設定故障，顯示排故情況、切斷電源等功能；還可以自動記錄告警的次數。管理器均通過無線通訊的方式與上位機（即教師管理機）進行通訊。

5、實訓裝置采用滿足國家標準的電流型漏電保護器。

二、技術條件

1、電 源：三相AC380V±10%/50Hz，容量<3.0kVA；

2、工作環境：溫度-10℃～+40℃，相對濕度＜85％(25℃)，海拔＜4000m；

3、重 量：<260kg；

4、尺 寸：165×68×172cm。
