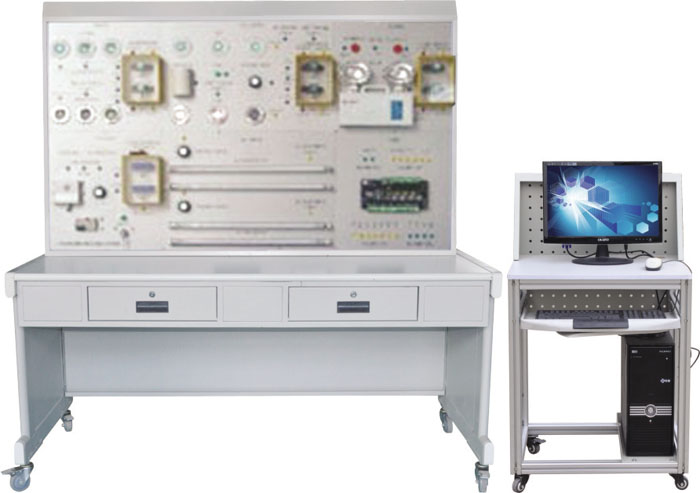

HY-L4型 樓宇照明監控系統實訓裝置

發布時間：2020-09-04 丨 瀏覽次數：

一、裝置組成：

本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。

1、HY-410照明系統模擬板：

公共區域照明控制模擬板、辦公室照度自動調節控制模擬板、景觀照明控制模擬板、情景照明控制模擬板和應急照明控制模擬板，要求能完全模擬真實照明監控系統的工作過程、所有的燈光要求能在DDC的控制下按一定的邏輯規律亮滅、所有的照度自動調器和動靜探測器也要求在DDC的控制下自動調節、并具用手動遙控器控制功能。配電箱含繼電器系統配置四套、動靜探測器配置一個、手動遙控器配置套、日光燈自動調光系統配置二套、亮度傳感器配置一套。

2、HW500DDC控制器：

要求配置： DO配6個點、DI配7個點、AI配4個點、AO配2個點。

3、P4客戶端電腦：

內配置支持DDC的客戶端組態軟件一套、客戶端軟件一套。客戶端電腦要求能同服務器聯網。

4、ZD-VB亮度自動調節器：

采用工程實際主流應用的亮度自動調節器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

5、FL-476動靜探測器：

采用工程實際主流應用的動靜探測器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

6、BD-6手動遙控器：

采用工程實際主流應用的手動遙控器，布局要求能讓學生反復拆裝而不易損壞，并能與相關器件聯成真實線路進行全真動作。

二、實訓功能：

能進行各種燈光照明系統操作演示、直接數字控制器(DDC)的操作與編程、時鐘控制的編程與操作、照度自動調節控、動靜探測控制制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中的其它設備聯網進行各種綜合實訓。

三、實訓項目：

、時鐘控制的編程與操作實訓

2、照度自動調節控制實訓

3、動靜探測控制實訓

4、區域場景控制和手動遙控器控制實訓

5、線路故障的判斷與處理

6、設備故障的判斷與處理

7、公共區域照明控制與操作實訓

8、辦公室照度自動調節控制與操作實訓

9、實景觀照明控制與操作實訓

10、情景照明控制與操作實訓

11、應急照明控制與操作實訓

12、手動遙控器控制與操作實訓

13、設計并安裝一個簡易應用系統

14、設計有關控制點位信息表格

15、組態軟件設計實訓項目

16、系統調試實訓

四、系統技術指標：

工作電壓：單相三線220V±5% 50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

可擴展，可兼容，LON總線通訊方式

輸出，8點、IO/DO 輸入，11點AI/DI

信號方式；干觸點/0-20MA/0-10A/發10K
