勇士汽車充電系統示教板

發布時間：2021-12-14 丨 瀏覽次數：

HY-QCYS4勇士汽車充電系統示教板

一、組成結構

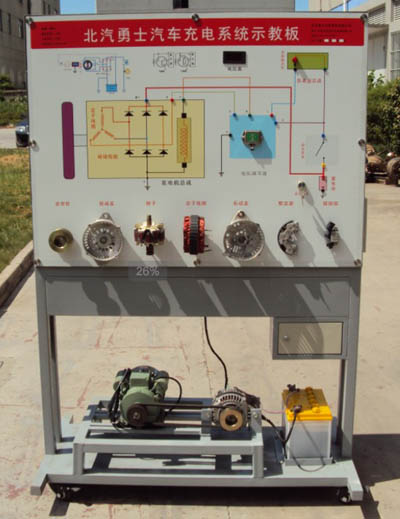

設備由勇士原車發電機，蓄電池、電壓表、電流表、大功率負載、充電指示燈、空氣開關、帶安全保險的電源輸入接口、電源線、考核系統、電動機及所有充電系統相關部件組成，在設備的中間部位，為完整的發電機分解部件。設備的下部為蓄電池、發電機、電動機。上部為高清噴繪彩色原理圖面板、故障設置及故障排除系統、控制面板、可移動臺架。配套設備使用說明，實訓指導資料、產品合格證、保修卡。

二、實訓項目：
1、勇士汽車充電系統的零部件認知實訓
2、勇士汽車充電系統的的工作原理實訓、
3、勇士汽車充電系統的動態運行實訓
4、勇士汽車充電系統的數據檢測實訓
5、勇士汽車充電系統的故障診斷與排除實訓
6、勇士汽車發電機的內部結構認知實訓
7、勇士汽車充電系統電池的電壓測量
8、勇士汽車發電機放電電壓的測量
9、勇士汽車充電指示燈的工作原理實訓
10、勇士汽車電子調節器的工作原理實訓
三、功能要求
1、動態運行功能：操縱開關及按鈕，可真實演示汽車充電系統的工作原理及工作過程。
2、顯示功能：高精度數顯表，事實顯示蓄電池的電壓，
3、檢測功能：控制臺上部為檢測面板，外接接線端子 ,任意測量相關數值,.還可以通過端子測量元件的電壓,電阻,電流,波形等,
4、識圖功能：檢測控制臺面板繪有高清晰度系統彩色電路原理圖，可提高識圖、讀圖、畫圖、學習能力。
5、故障設置系統，在設備的隱秘處，設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作。
四、制作工藝
1、設備箱柜為優質鋼材沖壓而成，空氣開關安裝口與側面考核安裝位均為激光切割開口。
2、外表高溫噴涂處理，顏色純正，不退色。
3、面板與抬頭分開設計，間隔有20mm的間隔欄，互不干擾。
4、配置工作臺，工作臺面面為1200*300mm,可放置測量檢測工具。
5、面板為內嵌式工藝安裝。看不到安裝孔位，使面板和箱柜接觸緊密，無縫隙、無松動。
6、設備背部采用雙開門設計，單門高度960mm,隨時可以打開，方便線路檢修。
7、箱體內部均采用行線槽布線，調理清晰，布局合理。
8、接線柱為純銅材質，外徑6mm/內孔2mm，帶有絕緣層和鎖緊裝置。
9、檢測面板繪有電路原理圖，采用激光UV技術，表面噴涂光油，使其顏色鮮艷，線路清。晰，防潮，耐高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用。
10、開孔為電腦雕刻工藝。圓孔圓滑，方孔整齊，無偏差。面板為優質鋁塑板。
11、設備臺架底部為安裝臺，采用大面積整體式鋼板焊接而成。
12、四只萬向腳輪，兩個帶鎖兩個自由萬向，移動方便。
四、技術參數
外形尺寸：1220*700*1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
蓄電池：60AH/12V
驅動電機：220V/1.5KW
適用車型：勇士
