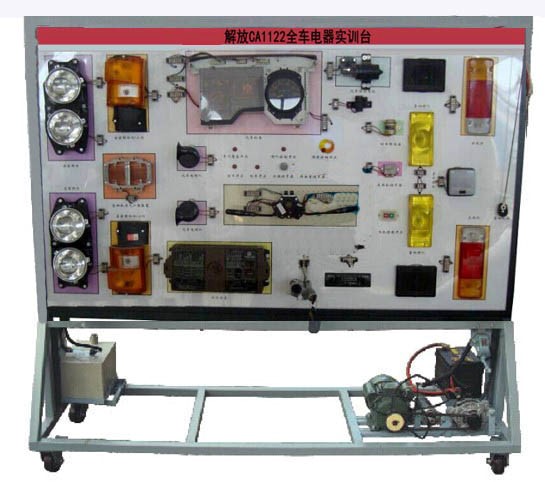

解放CA1122全車電器實訓臺

發布時間：2023-03-31 丨瀏覽次數：

一、解放CA1122全車電器實訓臺產品簡介

　　解放CA1122全車電器實訓臺該設備采用全新解放CA1122柴油機整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學平臺。

　　1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。

　　接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。

　　2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板彩色電路圖;學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。

　　3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

　　外形尺寸(約)：2080×700×1900mm(長×寬×高)

　　動力電源：三相四線(或三相五線)380V±10% 50Hz

　　工作電壓：直流24V

　　工作溫度：-40℃～+50℃

　　三相異步電動機

　　型號：YT 100L1-4

　　電壓：AC 220V/380V

　　功率：2.2KW

　　轉速：1420r/min

　　顏色：7032

　　鋼管：40*40*3mm

　　機柜：1.5mm冷板沖壓成形，背面設置維修門;

　　移動腳輪：100*60mm
